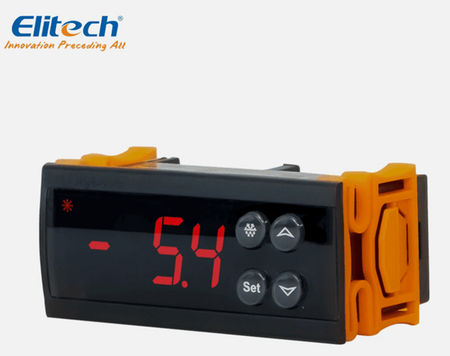

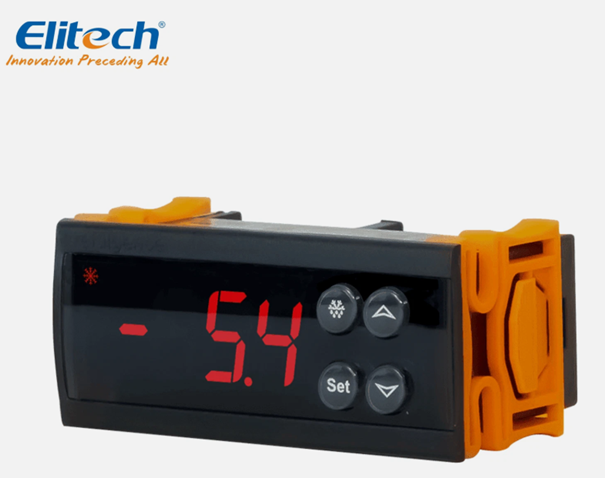

Elitech ECS-974neo – Digitaler Kühlstellenregler mit Abtau- und Lüftersteuerung

Der Elitech ECS-974neo ist ein leistungsstarker digitaler Temperatur- und Kühlstellenregler für Kühlanlagen, Kühlmöbel, Kühlzellen, Tiefkühlgeräte und weitere kältetechnische Anwendungen. Im Gegensatz zu einfachen Temperaturreglern übernimmt der ECS-974neo nicht nur die Steuerung der Kühlung, sondern auch die Abtauung und den Verdampferlüfter.

Mit seinen zwei Temperaturfühlereingängen für Raum- beziehungsweise Kühlraumtemperatur und Verdampfertemperatur kann der Regler den kompletten Kühl- und Abtauzyklus überwachen und steuern.

Das große übersichtliche Display ermöglicht eine schnelle Kontrolle der aktuellen Temperatur. Separate Statusanzeigen informieren über den Betriebszustand von Kühlung, Abtauung, Lüfter und Abtropfphase.

Komplette Steuerung von Kühlung, Abtauung und Lüfter

Der ECS-974neo verfügt über drei separate Relaisausgänge:

• Kühlung / Kompressor
• Abtauung
• Verdampferlüfter

Dadurch eignet sich der Regler besonders für Kühl- und Tiefkühlanlagen, bei denen neben der Temperaturregelung auch eine kontrollierte Abtauung und Lüftersteuerung benötigt wird.

Der Kühlrelaisausgang ist mit bis zu 17 A belastbar. Die Ausgänge für Abtauung und Lüfter sind für jeweils bis zu 10 A ausgelegt.

Zwei Temperaturfühler für präzise Regelung

Der ECS-974neo arbeitet mit zwei separaten Temperaturfühlern:

• Kühlraumfühler zur Messung und Regelung der Raumtemperatur
• Verdampferfühler zur Überwachung der Verdampfertemperatur und Steuerung von Abtauung und Lüfter

Durch den zusätzlichen Verdampferfühler kann die Abtauung temperaturabhängig beendet und der Verdampferlüfter gezielt gesteuert werden.

Der Verdampferfühler kann bei Bedarf über die Parametereinstellungen aktiviert oder deaktiviert werden.

Flexible automatische Abtauung

Der ECS-974neo bietet umfangreiche Einstellmöglichkeiten für die automatische Abtauung.

Unterstützt werden verschiedene Abtauverfahren:

• Elektrische Abtauung
• Heißgas-/Umkehrabtauung
• Freie Abtauung

Der Abtauintervall, die maximale Abtaudauer und die Temperatur für das Ende der Abtauung können individuell eingestellt werden.

Der Abtauintervall kann abhängig von der Konfiguration nach verschiedenen Betriebszeiten berechnet werden, beispielsweise nach Kompressorlaufzeit oder nach einem festen Zeitintervall.

Zusätzlich kann eine manuelle Abtauung direkt über die Bedientasten gestartet beziehungsweise beendet werden.

Temperaturgesteuerte Lüfterregelung

Ein besonderer Vorteil des ECS-974neo ist die separate Steuerung des Verdampferlüfters.

Über den Verdampferfühler kann festgelegt werden, bei welcher Temperatur der Lüfter ein- oder ausgeschaltet wird. Dadurch lässt sich verhindern, dass nach einer Abtauung warme Luft unnötig in den Kühlraum eingeblasen wird.

Zusätzlich können unter anderem folgende Funktionen eingestellt werden:

• Lüfter-Verzögerung nach der Abtauung
• Lüfterbetrieb abhängig von der Verdampfertemperatur
• Lüfterbetrieb während der Kühlung
• Lüfterabschaltung während der Abtauung
• Abtropfzeit nach dem Abtauvorgang

Dadurch lässt sich der Lüfterbetrieb optimal an die jeweilige Kühlanlage anpassen.

Einstellbare Temperaturregelung

Die gewünschte Solltemperatur kann direkt über das Benutzermenü eingestellt werden.

Über die einstellbare Schaltdifferenz wird festgelegt, bei welcher Temperatur der Kühl- beziehungsweise Kompressorausgang ein- und ausgeschaltet wird.

Zusätzlich können ein minimaler und maximaler Sollwert definiert werden, sodass der Benutzer die Temperatur nur innerhalb eines vorgegebenen Bereichs verändern kann.

Temperaturfühler-Kalibrierung

Beide angeschlossenen Temperaturfühler können separat kalibriert werden.

Über die integrierte Temperaturkorrektur lassen sich Abweichungen der Sensoren um bis zu ±12 °C ausgleichen.

Damit können sowohl der Kühlraumfühler als auch der Verdampferfühler individuell angepasst werden.

Schutz des Kompressors

Zur Schonung des Verdichters verfügt der ECS-974neo über verschiedene einstellbare Verzögerungsfunktionen.

So kann beispielsweise verhindert werden, dass der Kompressor unmittelbar nach dem Ausschalten oder nach einem Stromausfall wieder startet.

Bei einem Fehler des Kühlraumfühlers kann außerdem ein definierter Ein-/Aus-Zyklus für den Kompressor eingestellt werden. Dadurch kann die Kühlung je nach Konfiguration auch bei einem Fühlerfehler kontrolliert weiterbetrieben werden.

Hoch- und Niedertemperaturalarm

Der ECS-974neo verfügt über einstellbare Alarmfunktionen für zu hohe und zu niedrige Temperaturen.

Für verschiedene Betriebszustände können Alarmverzögerungen definiert werden, beispielsweise:

• nach dem Einschalten des Reglers
• nach einer Abtauung
• bei einer Temperaturabweichung

Dadurch werden unnötige Alarmmeldungen während normaler Betriebsphasen reduziert.

Der Regler erkennt außerdem Fehler des Kühlraum- und Verdampferfühlers und zeigt entsprechende Fehlercodes im Display an.

Passwortgeschütztes Administratormenü

Der ECS-974neo verfügt über ein separates Benutzer- und Administratormenü.

Im Benutzermenü kann die gewünschte Solltemperatur schnell eingestellt werden. Weiterführende Einstellungen für Kühlung, Abtauung, Lüfter, Alarmfunktionen und Sensoren befinden sich im Administratormenü.

Das Administratormenü kann über ein Passwort geschützt werden.

Zusätzlich besitzt der Regler eine Tastensperre, wodurch unbeabsichtigte Änderungen an den Einstellungen verhindert werden können.

Schnelle Wiederherstellung und Parameterübertragung

Die Parameter des ECS-974neo können über eine Tastenkombination zurückgesetzt beziehungsweise wiederhergestellt werden.

Zusätzlich unterstützt der Regler die Elitech CPK-4 Copy Card / Hot Key.

Damit können gespeicherte Einstellungen schnell auf mehrere baugleiche Regler übertragen werden. Dies ist besonders praktisch für Hersteller, Servicebetriebe oder Betreiber mehrerer Kühlgeräte mit identischen Einstellungen.

Robuste Frontseite mit IP65-Schutz

Die Frontseite des ECS-974neo besitzt die Schutzart IP65.

Dadurch ist die Bedienfront gegen Staub und Strahlwasser geschützt und eignet sich besonders für den Einsatz in gewerblichen Kühlmöbeln, Kühlräumen und kältetechnischen Anlagen.

Technische Merkmale

• Digitaler Temperatur- und Kühlstellenregler
• Für Kühl- und Tiefkühlanwendungen
• 2 Temperaturfühlereingänge
• Kühlraumfühler
• Verdampferfühler
• 3 separate Relaisausgänge
• Kühl-/Kompressorausgang bis 17 A
• Abtauausgang bis 10 A
• Lüfterausgang bis 10 A
• Temperaturanzeige und Temperaturregelung
• Einstellbare Schaltdifferenz
• Einstellbarer minimaler und maximaler Sollwert
• Separate Temperaturkorrektur für beide Fühler
• Temperaturkorrektur bis ±12 °C
• Automatische Abtauung
• Manuelle Abtauung
• Elektrische Abtauung
• Heißgas-/Umkehrabtauung
• Freie Abtauung
• Einstellbarer Abtauintervall
• Einstellbare maximale Abtaudauer
• Temperaturgesteuertes Ende der Abtauung
• Einstellbare Abtropfzeit
• Temperaturabhängige Verdampferlüftersteuerung
• Einstellbare Lüfterverzögerung nach der Abtauung
• Kompressor-Einschaltverzögerung
• Fühlerfehler-Erkennung
• Definierbarer Kompressorbetrieb bei Fühlerfehler
• Hochtemperaturalarm
• Niedertemperaturalarm
• Einstellbare Alarmverzögerungen
• Benutzer- und passwortgeschütztes Administratormenü
• Tastensperre gegen unbeabsichtigtes Verstellen
• Parameter-Wiederherstellungsfunktion
• Unterstützung für CPK-4 Copy Card / Hot Key
• Großes übersichtliches Display
• Statusanzeige für Kühlung, Abtauung, Lüfter und Abtropfphase
• IP65-geschützte Frontseite
• Versorgungsspannung: 220 V AC ±10 %, 50/60 Hz
• Leistungsaufnahme: unter 3 W
• Messbereich: -50 °C bis +99 °C
• Regelbereich: -50 °C bis +99 °C
• Messgenauigkeit: ±1 °C von -40 °C bis +50 °C, außerhalb dieses Bereichs ±2 °C
• Auflösung: 0,1 °C oder 1 °C
• Gerätemaße: ca. 78,5 × 34,5 × 74 mm
• Einbaumaß: ca. 71 × 29 mm

Der Elitech ECS-974neo eignet sich besonders für Kühlzellen, Tiefkühlzellen, Kühltheken, Kühlmöbel, Gefrierschränke, Verkaufskühlmöbel und kleinere bis mittlere gewerbliche Kühlanlagen, bei denen neben einer zuverlässigen Temperaturregelung auch die automatische Abtauung und Steuerung des Verdampferlüfters erforderlich ist.

Durch die Kombination aus zwei Temperaturfühlern, drei Steuerausgängen, umfangreicher Abtausteuerung und separater Lüfterregelung bietet der ECS-974neo eine kompakte Komplettlösung für die Steuerung moderner Kühl- und Tiefkühlanlagen.
